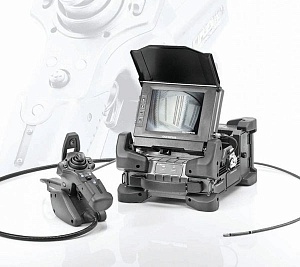

Промышленный видеоскоп IPLEX FX

Революция в промышленной эндоскопии свершилась...

Представляем Вам видеоскопическую систему, которая совмещает в себе портативность с производительностью, модульность и надежностью, простоту в работе и широкие функциональные возможности. Новая видеоскопическая система IPLEX FX.

Универсальный...

Используйте где угодно Четкость и качество изображения Прост в эксплуатации Эргономичные органы управления Гибкость и простота обработки изображений

Конструкция IPLEX FX обеспечивает всей системе повышенную надежность - у прибора ударопрочный корпус и вольфрамовая защитная оплетка зонда. Повышение прочности и износостойкости механических узлов позволило создать исключительно надежный и долговечный видеоскоп. Литой корпус из магниевого сплава обеспечивает ударопрочность * MIL-STD – Стандарт Министерства обороны США Износоустойчивая рабочая часть Корпус системного блока IPLEX FX изготовлен из легкого и прочного магниевого сплава. Магниевыесплавы широко применяются в качестве материалашасси современных промышленных электронныхприборов, обеспечивая легкость, прочность и хорошийтеплоотвод. Углы корпуса системного блока надежнозащищены от ударов резиновыми амортизаторами.Видеоскоп IPLEX FX выдержал тест на многократноепадение с высоты 1,2 м, в соответствии со стандартом MIL-STD 810G*.Для уменьшения ударныхнагрузок углы корпуса защищенырезиновыми амортизаторами.Центральным элементом, обеспечивающиммеханическую прочность конструкции IPLEX FX, является сверхпрочный литой корпус измагниевого сплава. Повышенная прочностькорпуса обеспечивает надежную защиту отповреждений внутренних деталей и электронныхузлов.

Самым важным компонентом любого промышленного эндоскопа является его рабочая часть (зонд). Она обеспечивает удобный доступ в зону осмотра, который часто проводится через отверстия с острыми кромками и абразивными поверхностями. Рабочая часть видеоскопа IPLEX FX является разработкой Olympus, имеет повышенную защищенность от смятия и среза, а также улучшенную износостойкость.

  Усиление «рубашки» рабочей части выполнено без ущерба для гибкости и легкости проводки через наиболее сложные места. Как и во всех изделиях IPLEX, рабочая часть IPLEX FX спроектирована с переменной по длине жесткостью Olympus Tough TaperFlex для обеспечения максимальной гибкости зонда по направлению к его дистальному концу. Выпускаются три варианта наружных диаметров рабочих частей (зондов) IPLEX FX: 6,0 мм, 4,0 мм, а также 6,2 мм с внутренним рабочим каналом.* Внутри рабочей части проходят только электрические проводники и механические тяги, волоконная оптика при светодиодной подсветке полностью отсутствует. Спираль TaperFlex обеспечивает переменную гибкость для обеспечения максимальной маневренности и устойчивости перемещения зонда. Конструкция изгибающейся части позволяет проходить изгибы с минимальным радиусом, жесткие участки зонда максимально укорочены. Высокая плотность наружной оплетки для максимальной износостойкости и прочности.

* Диаметры зондов IPLEX определены как диаметры отверстий, через которые может пройти зонд.

Универсальный... Работает где угодно

Дождь, снег, песок пустыни, пыльный цех, частые перевозки с места на место. Система IPLEX FX рассчитана на работу в самых трудных условиях.

Портативность и надежность видеоскопов Olympus позволяет использовать эти приборы для решения новых задач, ранее не считавшихся «традиционными» сферами применения эндоскопии. Вы можете работать в очень жестких условиях, только возьмите с собой систему, рассчитанную на работу в таких условиях... IPLEX FX.

Настоящая портативность — компактный, легкий, с питанием от батарей.

Питание к системе FX подается от установленной внутри сменной литий-ионной батареи, обеспечивающей более двух часов работы. Компактные размеры системы FX делают мобильную работу реальностью — систему можно либо повесить за ремень на плечо, либо установить ее в удобном месте прямо на объекте, а резиновые уголки удерживают ее от падения во время проведения осмотра. Широкий рабочий диапазон температур Зонды системы FX обладают повышенной термостойкостью для использования в условиях высоких температур — в данный момент до +100°C (210°F), это означает, что контроль может проводиться быстрее, сокращается время на остывание осматриваемого изделия. Зонды дополнительно оснащены встроенным датчиком температуры, который выводит на экран два вида предупреждений о перегреве и позволяет избежать повреждения зонда.

Предупреждение о перегреве Устойчивость к неблагоприятным условиям окружающей среды. Чтобы предотвратить попадание

внутрь прибора пыли и инородных тел, все механические соединения сделаны герметичными, а входные/выходные разъемы закрыты крышками. Система IPLEX FX соответствует признанным на международном уровне военным стандартам США.* Это соответствие гарантирует более высокий уровень защищенности по сравнению с обычными промышленными стандартами и обеспечивает повышенную надежность против воздействия пыли и жидкости. Оригинальный дизайн системы FX исключает необходимость в использовании охлаждающего вентилятора, благодаря чему не требуется поступление воздуха внутрь. Это позволяет еще больше повысить устойчивость к воздействиямокружающей среды.

Защищенность от воздействия влаги по стандарту IP55

Испытание во взрывоопасной

среде

* MIL-STD (Military Standards) –cтандарт Министерства обороны

США, используется для подтверждения соответствия требованиям Министерства обороны США.

* См. таблицу совместимости (стр. 17 данной брошюры) на предмет соответствия стандарту / методу MIL-STD.

Имея многолетний опыт в разработке оптико-электронных систем, Olympus знает, что необходимо для получения четких высококачественных изображений и этот опыт продолжает воплощаться в оборудовании для промышленной эндоскопии.

Контрастный ЖК монитор высокого разрешения, повышенной яркости. Наблюдение контрастных изображений даже припрямом солнечном свете стало возможным благодаря новому цветному ЖК монитору повышенной яркости с диагональю 165 мм (6,5"). Размер диагонали монитора в 6,5 дюйма – минимально рекомендуемый размер для точного и достоверного наблюдения мелких деталей. Цветопередача и контраст изображений сохраняются и при ярком солнечном свете, гарантируя качество и достоверность контроля. Устойчивость монитора к воздействиям окружающей среды в целом такая же, как и устойчивость самого прибора.

6.5”Совершенная оптическая система со сменными светодиодными объективами SmartTip™

Для соответствия высоким требованиям покачеству воспроизведения изображения и цвета, IPLEX FX оснащен новейшей оптической системой,системой цифрового подавления шумов и обработки изображения WiDER™ (Wide Dynamic Range* - расширенный динамический диапазон).

Стандартный алгоритм формирования изображения.

Эта уникальная технология компании Olympus позволяет получать яркие, сбалансированные по контрастности изображения, воспроизводящие мельчайшие детали поверхности в пределах всей глубины резкости объектива. Изображение в результате применения технологии WiDER™.

Технология WiDER™ позволяет подсвечивать затемненные участки, сохраняя при этом оптимальный уровень

освещенности в районах световых бликов.

Новая светодиодная подсветка на сменных объективах SmartTip™ Теперь источником света для эндоскопа служит сам оптический адаптер (объектив) SmartTip™ со светодиодной подсветкой, благодаря чемупериодическая замена ламп больше не требуется. Революционная конструкция позволила снизить общие размеры и энергопотребление системы, сохранив при этом широкий диапазон направлений изгиба и углов полей зрения объективов. Имеются стереоскопические адаптеры (объективы) SmartTip™ для стереоскопических измерений предназначенные для работы с зондами диаметром как 6,0 мм; 4,0 мм; так и 6,2 мм. Вдобавок, имеется режим усиленной интенсивности подсветки Hi-Beam, служащий для более детального осмотра объекта оператором и повышающий освещенность объекта в 1,5 раза.

В IPLEX FX используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. С добавлением нового многоточечного режима измерений (Multi) и режима отображения зон максимально допустимого размера повреждений (Offset), IPLEX FX стал обладать восемью различными режимами оценки размеров найденных дефектов. Новый многофункциональный режим Multi представляет собой измерение по двум крайним точкам дефекта (например – забоины лопатки компрессора ГТД), при этом одновременно производятся измерения в режимах: глубина забоины (точка – линия), подсчет площади забоины и ее ширины (длины). Адаптеры для эндоскопов с диаметром рабочей части 6,0 мм; 4,0 мм; 6,2 мм выпускаются как • Отображение зоны максимально допустимого размера дефектов (Offset).

Режим многократного измерения по двум точкам (Multi)

прямого, так и бокового направлений обзора. Наша уникальная система IPLEX Spot-Ranging™ обеспечивает Режимы стереоскопических измерений IPLEX FX: • Расстояние (длина). • Точка – линия. • Глубина. • Площадь. • Длина ломаных линий. • Профиль. • Многоточечное измерение расстояний до объекта в режиме реального времени, так как точность стерео измерений зависит от величины расстояния между объективом эндоскопа и поверхностью залегания дефекта. При помощи этой функции IPLEX FX оператор может контролировать текущее расстояние до объекта, находясь в пределах допустимых значений. измерение (Multy). IPLEX FX предлагает ряд взаимозаменяемых зондов, которыедают пользователю возможность выбора зонда подходящего диаметра и длины, необходимого для проведения определенного осмотра. Благодаря возможности замены зондов, единая система IPLEX FX может быть использована для широкого спектра задач практически на любых объектах. Зонды для IPLEX FX с диаметрами 4 и 6 мм выпускаются с длинами от 2 до 18 метров. Рабочая часть зонда длиной 7,5 м может быть изготовлена с гладкой наружной поверхностью. Такой зонд идеально подходит для осмотра на предприятиях атомной и фармацевтической промышленности, где приоритетом является легкость чистки и дезактивации.

Удаление посторонних объектов.

У IPLEX FX есть еще одно существенное преимущество -он может комплектоваться зондом с наружным диаметром 6,2 мм и встроенным инструментальным каналом. Набор из шести различных гибких инструментов, предназначен для работы с таким зондом - он позволит Вам использовать прибор в качестве инструмента для удаления посторонних предметов из скрытых полостей. Зачастую, подобный инструмент позволяет избежать дорогостоящего ремонта изделия с полной или частичной его разборкой. Зонд со внутренним каналом может комплектоваться как   прямыми, так и боковыми стерео измерительными адаптерами, что достаточно для практически любого вида эндоскопического контроля.

В НАШЕ ВРЕМЯ ОСМОТРЫ НЕ ЗАКАНЧИВАЮТСЯ УКЛАДКОЙ ВИДЕОСКОПА В ЧЕМОДАН. ЭТО ТОЛЬКО НАЧАЛО.

ВИРТУАЛЬНАЯ КЛАВИАТУРА ДЛЯ РАСШИРЕННОГО ВВОДА ТЕКСТОВЫХ КОММЕНТАРИЕВ.

ДЛЯ ОБЛЕГЧЕНИЯ ОБРАБОТКИ ИНФОРМАЦИИ И ФОРМИРОВАНИЯ ОТЧЕТОВ, ЗАЧАСТУЮ, ОТСНЯТЫЙ ВИДЕОМАТЕРИАЛ ТРЕБУЕТСЯ СОПРОВОЖДАТЬ ТЕКСТОВЫМИ КОММЕНТАРИЯМИ. БЛАГОДАРЯ IMAGENOTEPAD™ - ВИРТУАЛЬНОЙ КЛАВИАТУРЕ IPLEX FX, СОПРОВОЖДЕНИЕ КОММЕНТАРИЯМИ СТАЛО НЕОТЪЕМЛЕМОЙ ЧАСТЬЮ ПРОЦЕССА ДОКУМЕНТИРОВАНИЯ РЕЗУЛЬТАТОВ ОСМОТРА.

Для более детального описания осматриваемого объекта существует возможность ввода ключевых слов и фраз в текстовые поля и поля заголовков. Кроме того, ввод текста упрощен посредством отображения на экране часто употребляемых слов при вводе очередного символа. Вся введенная информация легко доступна, является Возможности для записи результатов осмотра. IPLEX FX позволяет с легкостью выполнять съемку,запись, копирование, перемещение, поиск и другие операции с файлами, а также составление отчетов о результатах проведенного контроля. IPLEX FX предлагает возможность записи неподвижных изображений и видеороликов во внутреннюю память, либо на съемную карту CF или USB флэш-накопитель. Для уменьшения сбоев от вибрации в процессе работы промышленных объектов, в IPLEX FX запись изображений выполняется на полупроводниковые твердотельные устройства хранения данных, что исключает случайную потерю данных, обусловленную нестабильностью записывающих устройств с подвижными деталями. Все форматы записываемых изображений совместимы с операционной системой Windows (форматы изображения: JPEG, TIFF; формат видео: AVI) и могут быть легко использованы шаблонах отчетов или прикреплены к сообщениям частью изображения и легко может быть перенесена на компьютер.

Программное обеспечение генерации отчетов InHelp НОВИНКА

Дополнительное программное обеспечение InHelp упрощает многие особенности в процессе эндоскопического контроля с помощью видеоскопа IPLEX. Программное обеспечение в значительной степени улучшает эффективность работы посредством сортировки изображений на видеоскопе IPLEX и генерации отчетов на ПК одним кликом.

электронной почты для оперативной передачи результатов контроля другим заинтересованным специалистам. Что касается других форматов записи, IPLEX FX также совместим со многими внешними записывающими устройствами, соединяемыми через стандартные S-video и композитный (BNC) видеовыходы.

Простота в эксплуатации

Простота эксплуатации была основным техническим требованием при разработке системы IPLEX FX, созданной для удовлетворения потребностей наших клиентов.

Благодаря кнопкам быстрого доступа IPLEX FX и понятному меню программы, пользователи с любым уровнем подготовки могут с легкостью пользоваться программным обеспечением получая максимально точные и достоверные результаты осмотра.

Управление изгибом TrueFeel™ Технология автоматического распознавания SmartTip™ IPLEX FX имеет функцию TrueFeel™ ручного управления изгибом дистальной части, с сервоусилением. Обеспечивается моментальный отклик прибора на команду изгиба, при этом

оператор ощущает обратную связь – усилие на джойстике при блокировке зонда, что уменьшает повреждаемость зонда. IPLEX FX впервые представляет интеллектуальные адаптеры (объективы) для своих сменных зондов. Оптические адаптеры SmartTip являются уникальными в своем роде и позволяют путем их замены, быстро изменять оптические настройки системы без необходимости ручного выбора модели объектива из меню пользователем (автоматическое распознавание модели объектива). Для быстрого доступа к наиболее важным командам меню создан новый блок управления с джойстиком и функциональными кнопками на основные команды.Управление яркостью,детализацией изображения,увеличением, стоп-кадром,записью, измерениями,просмотром – всегда находятся под рукой оператора.

Кнопка «СТОП-КАДР/ЗАПИСЬ»

Управление прибором одной рукой

Эргономичная 750 граммовая рукоятка не вызывает усталости при длительной работе, обеспечивает быстрый доступ к часто используемым командам меню. Уникальная конструкция с двумя джойстиками позволяет независимо осуществлять как артикуляцию зонда, так и навигацию по меню. Данная конструкция обеспечивает удобное управление одной рукой.Кнопки FRZ/REC расположены на обеих сторонах пульта дистанционного управления IPLEX FX, что создает удобство работы как для правшей, так и для левшей.
